Tự Học CCNA Lab 6 Cấu hình DHCP

Cấu hình DHCP

Bài viết nên xem qua :
Series “Tự học CCNA”

Yêu cầu bài lab :

1. Cấu hình các thông số cơ bản của Router

2. Thực hiện cấu hình R1 làm DHCP Server cấp phát subnet 192.168.10.0/24 và R2 cấp phát subnet 192.168.20.0/24 cho các Clients

   Bạn đang đọc: Tự Học CCNA Lab 6 Cấu hình DHCP

3. R1 làm DHCP Server và R2 làm DHCP Rely Agent cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

Thực hiện thông số kỹ thuật :

Thực hiện cấu hình R1 làm DHCP Server

Cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

R1 :

Cấu hình R1 cấp phát subnet 192.168.10.0/24 cho LAN10

R1 ( config ) # ip dhcp pool LAN10 R1 ( dhcp-config ) # network 192.168.10.0 255.255.255.0 R1 ( dhcp-config ) # default-router 192.168.10.1 R1 ( dhcp-config ) # dns-server 8.8.8. 8 R1 ( dhcp-config ) # ex R1 ( config ) # ip dhcp excluded-address 192.168.10.1

Cấu hình R2 cấp phép subnet 192.168.20.0 / 24 cho LAN20

R2 ( config ) # ip dhcp pool LAN20 R2 ( dhcp-config ) # network 192.168.20.0 255.255.255.0 R2 ( dhcp-config ) # default-router 192.168.20.1 R2 ( dhcp-config ) # dns-server 8.8.8. 8 R2 ( dhcp-config ) # ex R2 ( config ) # ip dhcp excluded-address 192.168.20 .

Tiến hành xin cấp địa chỉ IP từ Clients
Client LAN10

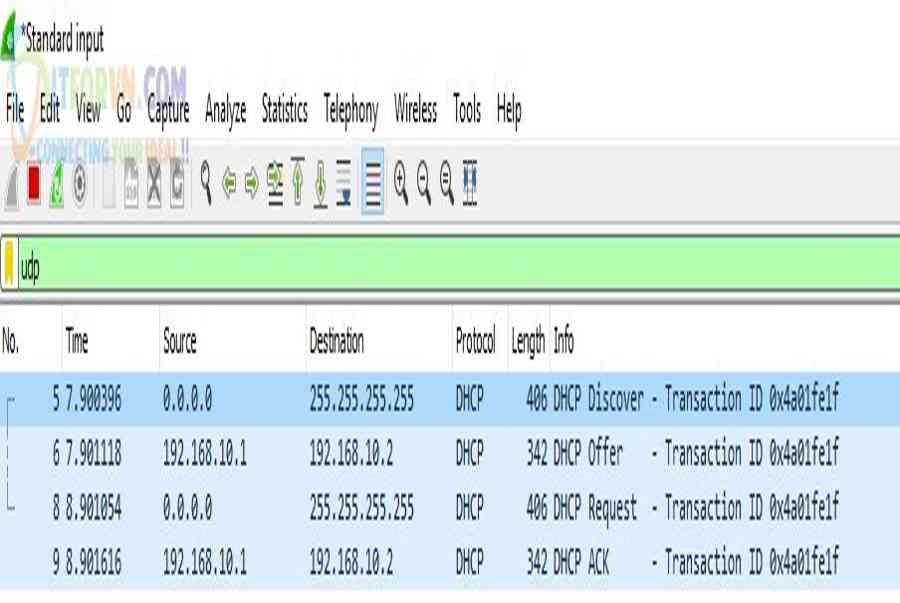

Ta tiến hành dùng Wireshark bắt các gói tin của DHCP

Client LAN 20
Thực hiện show thông số kỹ thuật “ show ip dhcp binding ” để xem DHCP server đã cấp phép những địa chỉ nào cho những Pool
R1 :
R2 :

R1 làm DHCP Server và R2 làm DHCP Rely Agent

Cấp phát subnet 192.168.10.0/24 và 192.168.20.0/24 cho các Clients

Trước tiên ta triển khai xóa thông số kỹ thuật DHCP pool trên R2 .

R2 ( config ) # no ip dhcp pool LAN20

Tiến hành thông số kỹ thuật trên R1 làm DHCP Server, R2 là DHCP Relay Agent

R1:

R1 ( config ) # ip dhcp pool LAN20 R1 ( dhcp-config ) # network 192.168.20.0 255.255.255.0 R1 ( dhcp-config ) # default-router 192.168.20.1 R1 ( dhcp-config ) # dns-server 8.8.8. 8 R1 ( dhcp-config ) # ex R1 ( config ) # ip dhcp excluded-address 192.168.20.1

R2 : Cấu hình DHCP Relay Agent

R2 ( config ) # int e0 / 1 R2 ( config-if ) # ip helper-address 172.16.12.1 R2 ( config-if ) # ex

Cấu hình Static route trên R1

Để R1 trả về những gói tin DHCP cho Clients LAN 20

R1 ( config ) # ip route 192.168.20.0 255.255.255.0 172.16.12.2

Clients VLAN20 đã nhận được IP
“ show ip dhcp binding ” trên Server : ta thấy R1 cấp phép 2 địa chỉ IP cho 2 clients
Tiến hành “ show ip dhcp pool ” để xem detail về những Pool DHCP
Trên PC1 ( LAN10 ) ta thử đặt IP tĩnh và xem DHCP Server giải quyết và xử lý conflict IP
* Mar 25 14:56:01. 675 : % DHCPD-4-PING_CONFLICT : DHCP address conflict : server pinged 192.168.10.3 .
Bản tin log của DHCP

DEMO bài LAB:

Part 1

Part 2

Lời Kết bài LAB

Bài chia sẻ về“Cấu hình DHCP “của mình xin tạm dừng tại đây. Bài chia sẻ tiếp theo mình xin chia sẻ về“Cấu hình Etherchannel“. Hãy theo dõi bài viết tiếp theo trong Series Tự học CCNA tại website và blog itforvn.com nhé. Nếu có thắc mắc hay đóng góp các Anh em hãy comment bên dưới nhé! Thân ái!
